Dies sollte kein Tutorial im eigentlichen Sinne sein, eher will ich euch meine Erfahrungen zum Thema Kombiinstrument (KI) tausch beim A6 4F mit euch teilen. Im Grunde gibt es 2 verschiedenen Kombiinstrumente im A6 einmal das monochrome (rotes Display) und das mit farbigen Display. Ab 2009 also den Facelift (FL) wurden auch andere farbige Kombiinstrumente verbaut. Der Unterschied liegt in der Schriftart der Skalen und den Zeigern außerdem lässt sich der Zeigertest/Staging bei den FL Kombiinstrumenten per VCDS/VCP etc. codieren. Getauscht habe ich schon ohne Probleme vom monochromen Vor-Facelift (VFL) auf das farbigen FL Kombiinstrument.
Auf folgendes muss man achten:
ob Diesel oder Benzin (sollte eigentlich klar sein ;))
hat euer Fahrzeug Spurhalteassistent PR: 7Y2/7Y3 oder ACC PR: 8T4 dies muss der neue Tacho unterstützen
Der tausch selbst ist kein großes Hexenwerk da im Kombiinstrument vom A6 keine Wegfahrsperre sitzt. Auch die Steckverbindung passt 1 zu 1. Blende demontieren und Kombiinstrument tauschen. Vorher vom alten alle Anpassungskanäle notieren und ins neue übertragen. Der KM Stand kann mit VCDS/VCP nur eingestellt werden wen das neue KI unter 100 km hat. Danach noch richtig codieren.

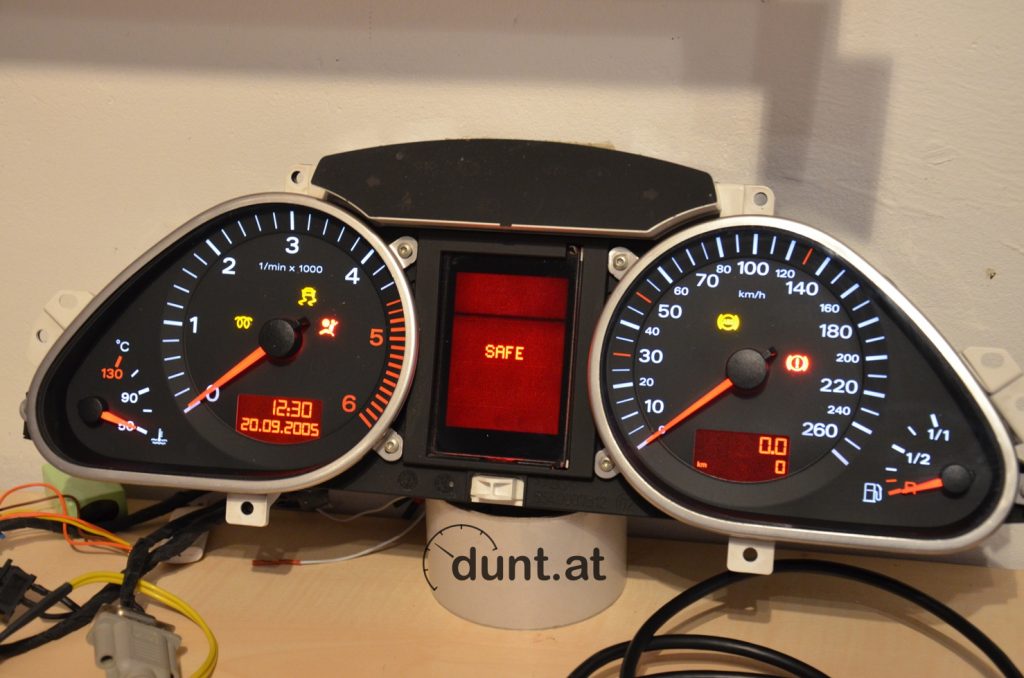

Leider funktioniert jetzt noch gar nichts außer das im Display “SAFE” steht!
Safe bedeutet das der Komponentenschutz (CP) vom KI noch nicht ans Fahrzeug angepasst wurde. Der CP soll verhindern das gestohlene Fahrzeugteile in ein anderes Fahrzeug eingebaut werden. Also wenn Ihr ein KI kauft immer mit Rechnung. Den CP anpassen funktioniert leider nicht mit VCDS/VCP. Entweder man fährt zu einen fähigen Audi Händler und der hebt mit seinen Diagnosesystem online den CP auf oder Ihr findet jemanden mit AVDI mit dieser Freischaltung oder jemanden mit VVDI.

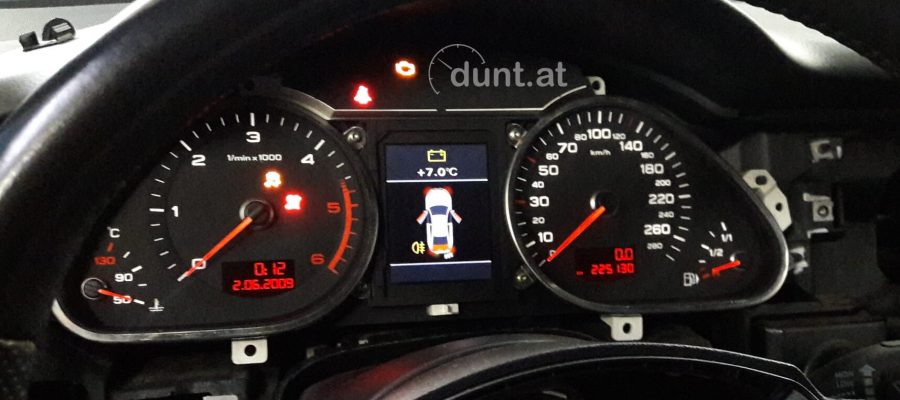

Nachdem der CP aufgehoben wurde sollte das neu Kombiinstrument funktionieren. Das Ergebnis spricht für sich von monochrom auf das farbige FL Kombiinstrument.
Vor-Facelift Kombiinstrumente
| Teilenummer | Geschw.-Anzeige | Fis | Motor | Bemerkung |
|---|---|---|---|---|
| 4F0 920 900 K | 260 kmh | monocrom | Otto | |
| 4F0 920 901 F | 280 kmh | monocrom | Otto | |
| 4F0 920 901 G | 280 kmh | monocrom | Diesel | |
| 4F0 920 931 | 260 kmh | farbe | Diesel | mit ACC PR: 8T4 |
| 4F0 920 931 N | 280 kmh | farbe | Otto | mit ACC PR: 8T4 |
| 4F0 920 932 C | 280 kmh | farbe | Otto | mit ACC PR: 8T4 |
| 4F0 920 934 C | 280 kmh | farbe | Diesel | mit ACC PR: 8T4 |
| 4F0 920 934 E | 280 kmh | farbe | Otto | mit Spurhalteassistent möglich PR: 7Y2/7Y3 |
| 4F0 920 934 G | 280 kmh | farbe | Diesel | mit Spurhalteassistent möglich PR: 7Y2/7Y3 |
| 4F0 920 934 J | 300 kmh | farbe | S6 Otto | |
| 4F0 920 934 K | 300 kmh | farbe | S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 950 G | 170 mph | monocrom | Otto | |
| 4F0 920 950 H | 170 mph | monocrom | Diesel | |
| 4F0 920 950 Q | 170 mph | monocrom | Otto | |
| 4F0 920 950 T | 170 mph | monocrom | Otto | |
| 4F0 920 951 | 170 mph | monocrom | Diesel | |
| 4F0 920 980 P | 190 mph | farbe | S6 Otto | |
| 4F0 920 980 R | 190 mph | farbe | S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 981 B | 170 mph | farbe | Otto | mit ACC PR: 8T4 |
| 4F0 920 981 C | 170 mph | farbe | Diesel | mit ACC PR: 8T4 |
| 4F0 920 981 H | 170 mph | farbe | Otto | mit ACC PR: 8T4 |
| 4F0 920 981 J | 170 mph | farbe | Diesel | mit ACC PR: 8T4 |
| 4F0 920 981 L | 170 mph | farbe | Otto | mit Spurhalteassistent möglich PR: 7Y2/7Y3 |
| 4F0 920 981 P | 190 mph | farbe | S6 Otto | |
| 4F0 920 981 R | 190 mph | farbe | S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 983 P | 170 mph | farbe | Diesel | mit Spurhalteassistent möglich PR: 7Y2/7Y3 |
Facelift Kombiinstrumente
| Teilenummer | Geschw.-Anzeige | Fis | Motor | Bemerkung |
|---|---|---|---|---|
| 4F0 920 901 H | 280 kmh | monocrom | Otto | |
| 4F0 920 901 J | 280 kmh | monocrom | Diesel | |
| 4F0 920 901 M | 280 kmh | monocrom | Otto | |
| 4F0 920 901 N | 280 kmh | monocrom | Diesel | |
| 4F0 920 932 R | 280 kmh | farbe | Otto | mit ACC PR: 8T4 |
| 4F0 920 932 S | 280 kmh | farbe | Diesel | mit ACC PR: 8T4 |
| 4F0 920 933 | 280 kmh | farbe | Otto | |
| 4F0 920 933 A | 280 kmh | farbe | Diesel | |
| 4F0 920 933 B | 300 kmh | farbe | S6 Otto | |
| 4F0 920 933 C | 300 kmh | farbe | S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 933 D | 300 kmh | farbe | Kanada S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 933 M | 280 kmh | farbe | Otto | |
| 4F0 920 933 P | 280 kmh | farbe | Diesel | |
| 4F0 920 933 R | 300 kmh | farbe | S6 Otto | |
| 4F0 920 933 S | 300 kmh | farbe | S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 933 T | 300 kmh | farbe | Kanada S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 934 | 280 kmh | farbe | Otto | mit ACC PR: 8T4 |
| 4F0 920 934 A | 280 kmh | farbe | Diesel | mit ACC PR: 8T4 |
| 4F0 920 951 B | 180 mph | monocrom | Otto | |
| 4F0 920 951 C | 180 mph | monocrom | Diesel | |
| 4F0 920 951 E | 180 mph | monocrom | Otto | |
| 4F0 920 951 F | 180 mph | monocrom | Diesel | |
| 4F0 920 982 C | 170 mph | farbe | Otto | mit ACC PR: 8T4 |
| 4F0 920 982 D | 280 kmh | farbe | Otto | |
| 4F0 920 982 D | 170 mph | farbe | Diesel | mit ACC PR: 8T4 |
| 4F0 920 982 E | 280 kmh | farbe | Diesel | |
| 4F0 920 982 F | 280 kmh | farbe | Otto | |
| 4F0 920 982 G | 280 kmh | farbe | Diesel | |
| 4F0 920 982 G | 190 mph | farbe | GB S6 Otto | |
| 4F0 920 982 H | 190 mph | farbe | USA S6 Otto | |
| 4F0 920 982 J | 190 mph | farbe | GB S6 Otto | |
| 4F0 920 982 K | 190 mph | farbe | USA S6 Otto | |
| 4F0 920 982 L | 190 mph | farbe | GB S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 982 M | 190 mph | farbe | USA S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 985 | 180 mph | farbe | Otto | mit ACC PR: 8T4 |
| 4F0 920 985 A | 180 mph | farbe | Diesel | mit ACC PR: 8T4 |
| 4F0 920 985 J | 190 mph | farbe | GB S6 Otto | mit ACC PR: 8T4 |
| 4F0 920 985 K | 190 mph | farbe | USA S6 Otto | mit ACC PR: 8T4 |
